MODULO SENSOR DE COR TCS3200, TCS230 PARA ARDUINO

Tensão de operação: 3V-5V

Conversão de alta resolução da intensidade da luz em frequência.

Os pinos do chip foram todos desenhados para o padrão 100.

Coloque a agulha (2,54 mm).

Mil-conveniente para placa de bitmap.

Cor programável e frequência de saída em escala real.

Comunique-se diretamente com um microcontrolador.

Pacote de montagem em superfície de baixo perfil.

Tensão de operação: 3V-5V

Conversão de alta resolução da intensidade da luz em frequência.

Os pinos do chip foram todos desenhados para o padrão 100.

Coloque a agulha (2,54 mm).

Mil-conveniente para placa de bitmap.

Cor programável e frequência de saída em escala real.

Comunique-se diretamente com um microcontrolador.

Pacote de montagem em superfície de baixo perfil.

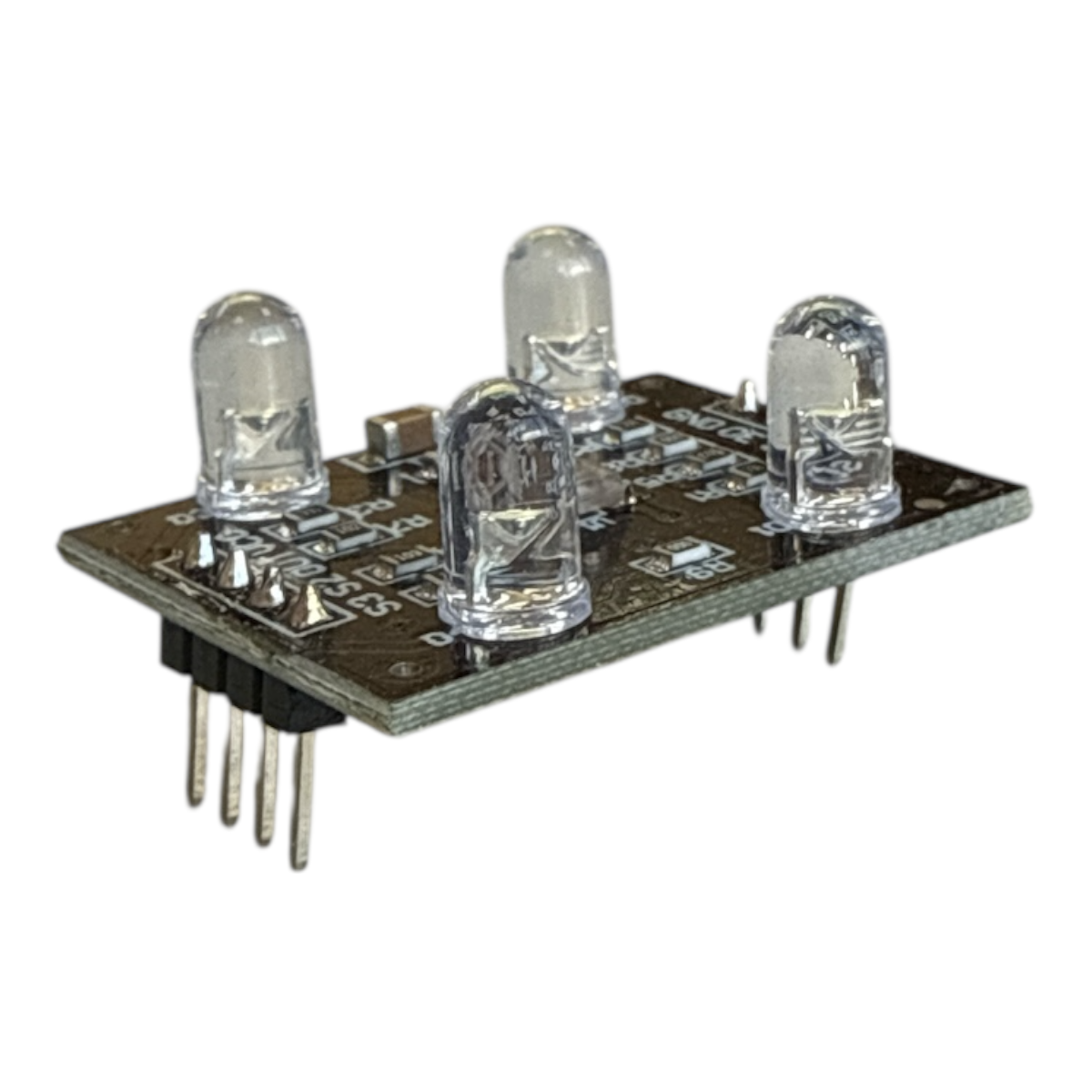

O Módulo Sensor de Reconhecimento de Cores  para Arduino utiliza um sensor de luz de alta qualidade que permite a detecção de qualquer cor por meio de uma combinação de vermelho, verde e azul. O módulo conecta todos os pinos do TCS3200 em conectores práticos de 0,1" – ideal para uso com PCBs, placas de ensaio ou placas de ensaio.

Quatro LEDs brancos fornecem bastante luz para o sensor de cor e permitem que você use o módulo em qualquer luz ambiente.

O módulo requer apenas uma única tensão de alimentação entre 2,7 V e 5,5 V, o que o torna compatível com quase todos os microcontroladores comuns, incluindo Arduino, PICs , AVRs, ARM,  e muito mais!

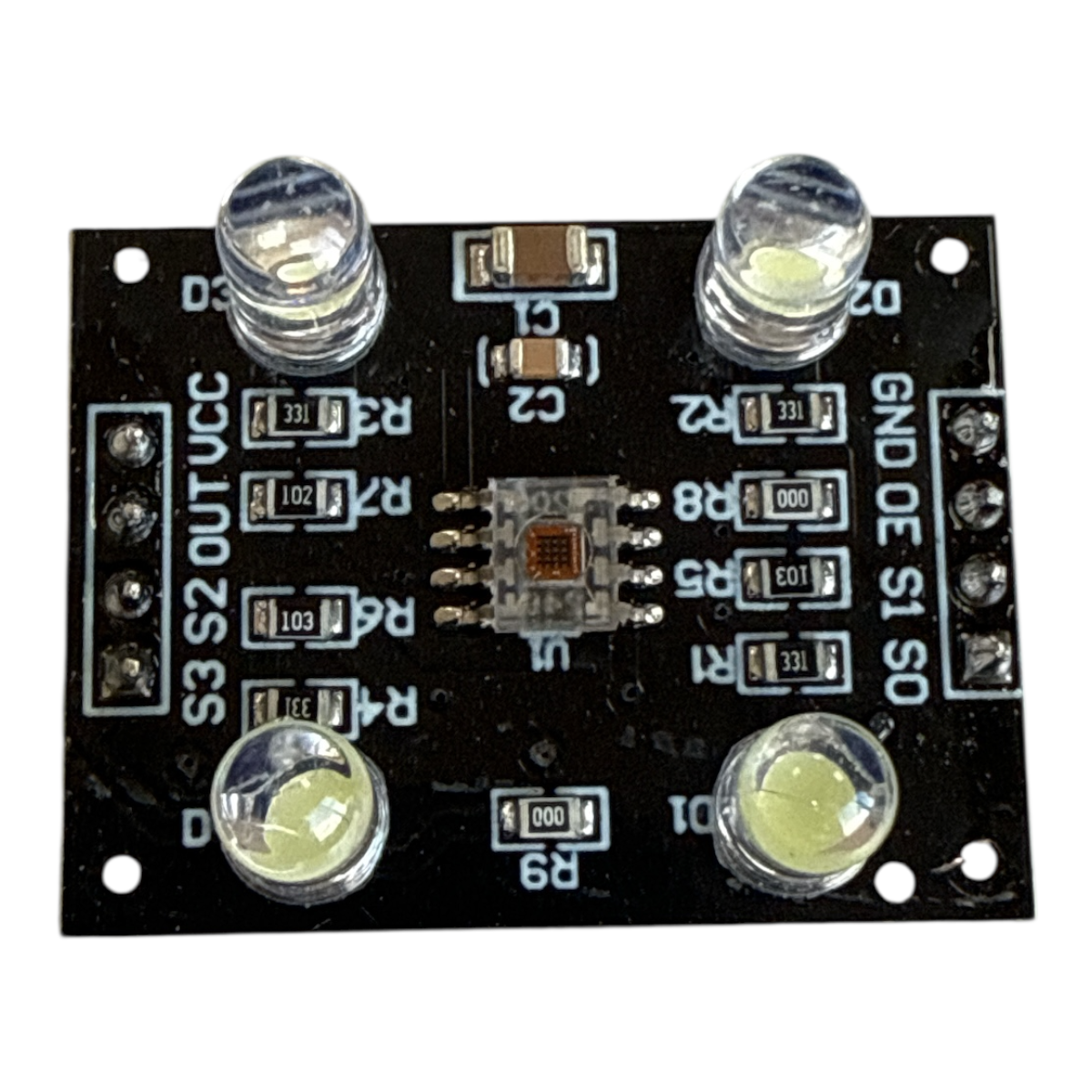

Pinagem:

• S0:  Entrada de seleção de escala de frequência de saída (junto com S1)
• S1:  Entrada de seleção de escala de frequência de saída (junto com S0)
• OE:  Habilitar saída – se mantido baixo, a saída do módulo é ativada
• GND:  Terra – conectar a 0V

• S3:  Tipo fotodiodo (junto com S2)
• S2:  Tipo fotodiodo (junto com S3)
• OUT:  Saída – Uma onda quadrada aparece aqui mostrando a intensidade da cor detectada
• VCC:  Alimentação – conectar a 2,7 V-5,5 V

Os pinos do tipo fotodiodo permitem que você escolha a cor da luz que está detectando no momento:

S2           S3           Tipo de fotodiodo
Baixo Baixo Somente luz vermelha
Baixo Alto Somente luz azul
Alto Baixo Sem filtro
Alto luz verde

Combinando a leitura de cada uma das três cores, você pode identificar qualquer cor visível .
